系统先容

AFC（Automatic Fare Collection）自动售检票系统是基于盘算机、通讯、网络、自动控制等手艺，实现轨道交通售票、检票、计费、收费、统计、清分、管理等全历程的自动化系统，包括清分系统（ACC）、线路中央盘算机系统（LC）、车站盘算机系统（SC）、车站终端装备（SLE）及票卡前言5大部分。条理结构凭证全关闭的运行方法，以计程收费模式为基础，接纳非接触式IC卡为车票介质的组成原则，凭证各条理装备和子系统各自的功效、管理职能和所处的位置举行划分的。

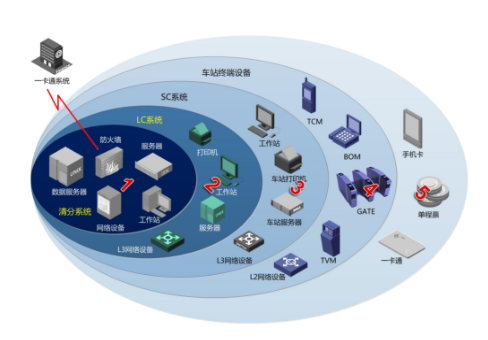

图1：AFC系统总体结构图

系统需求

1. 高可靠性、高可用性需求
由于数据网需要提供7×24小时不中止的服务，系统的高可用性和高可靠性是一个很是主要的目的，包括思量网络装备及线路的冗余，如VRRP,冗余环网等，平均无故障时间（MTBF>300000h）、�；厩确矫�。

2. 先进性需求
网络装备需顺应AFC系统的生长特点及网络通讯装备的生长趋势，在主机选择、网络结构设计、网络装备结构设置、网络管理方法等方面需要具备一定的先进性。

3. 高性能需求
网络结构接纳接入层、汇聚层、焦点层多层结构，可在一定水平上提高网络的扩展能力。

4. 清静性需求
由于AFC系统涉及资金生意数据的传输，以是需要思量包管网络清静性及数据监控审计。

5. 可维护性需求
舷笼罩面积大，所有外场装备又是装置在情形卑劣的现场，系统的局部故障不可阻止，使得系统在设计时就必需思量其可维护性。

网络构架设计简介

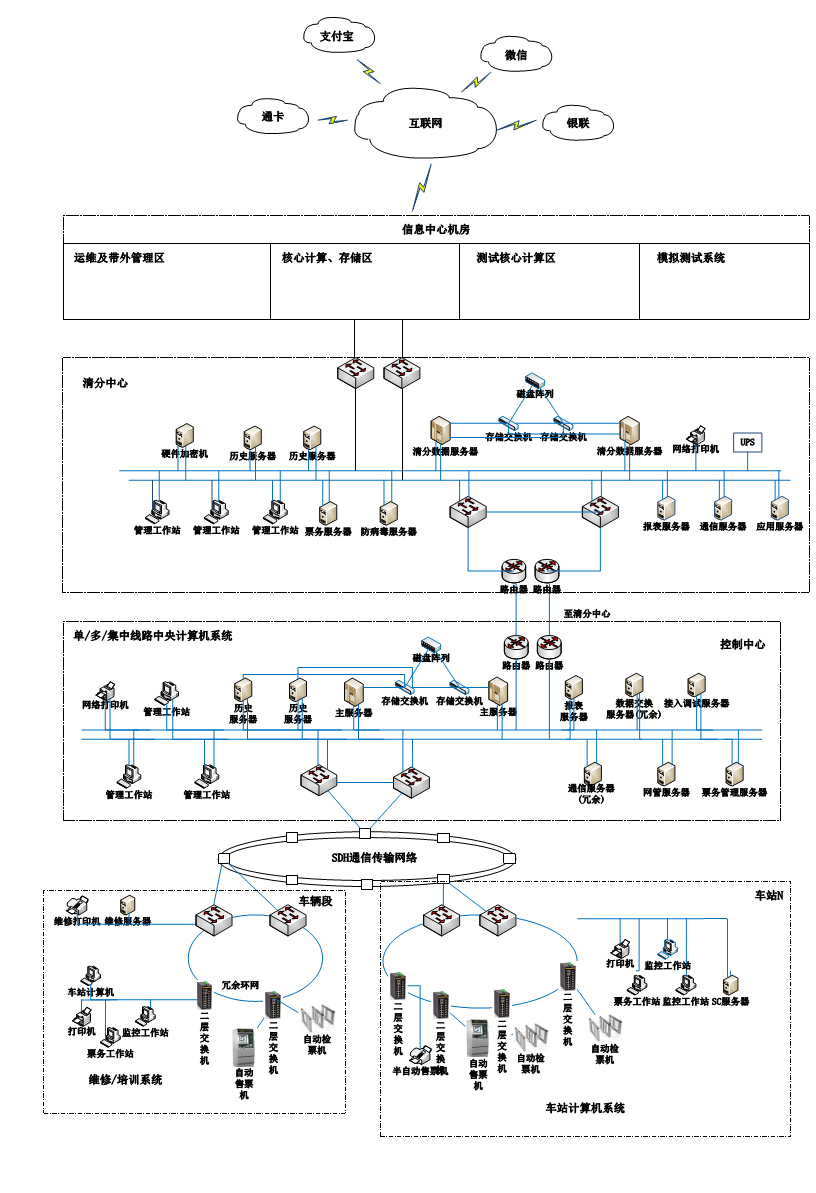

图2：AFC网络系统架构总览

焦点网络选用2台三层焦点主干网路由�？榛ひ狄蕴涣骰鶶ICOM6448G。划分提供多个10/100/1000以太网接口与控制中心的服务器、事情站、打印机等装备互联；SICOM6448G提供最大4个万兆SFP接口和48个千兆以太网接口。
在每个站点设置2台工业以太网交流机 SICOM3028GPT，使用VRRP实现主备冗余。车站SC网络接纳1000M以太网与接入工业级交流机组成冗余环网结构。
接入层网络接纳优德88接入交流机SICOM3000A系列与售票机、检票机等互连，将车站终端装备（SLE）与AFC网络联系起来。

优德88解决计划

1. DRP网络协议
提供与网络规模无关的故障恢复时间，通过实时中止上报等机制的引入，DRP的故障恢复时间能够抵达20ms以内；
支持光纤单通检测、链路质量检测、装备康健性检测，环端口CRC过失检测等富厚链路功效；
除支持简朴环网快速自愈功效外，还能够支持相交环、相切环等重大组网，并能够支持基于VLAN的冗余环多实例；
提供包括温度告警、IP/MAC冲突告警、CRC告警、光功率告警、流量阈值告警等富厚的诊断功效。

2. 交流机产品
防攻击功效，如防ARP、UDP、TCP、ICMP攻击等；
避免不法入侵功效，如关闭高危系统服务端口、802.1X、TACCAS+、RADIUS等；
VLAN划分与隔离功效；如端口隔离、端口IP/MAC/VLAN绑定会见控制功效，如ACL；
流量抑制及广播限制功效；

3. 网络审计装备产品
提供网络流量检测和告警
网络黑名单及要害事务纪录
白名单战略基线学习
基于数据通讯的网络拓扑
旁路监控，不影响现有网络流量及通讯

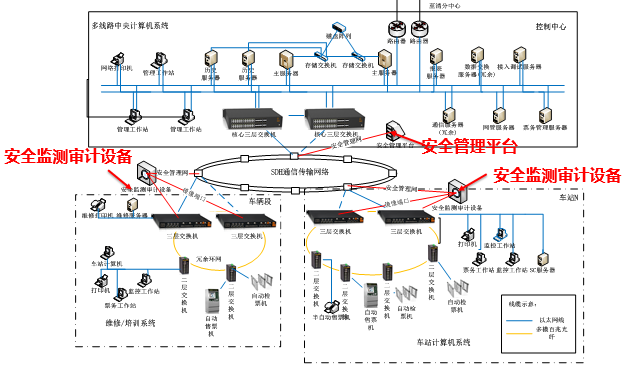

图3：清静审计平台网络架构

4. 线路级及都会级AFC系统网络管明确决计划
线路级网络管理软件可以通过SNMP协议实现SC、LC侧的网络交流机管理，显示目今线路网络交流机的拓扑情形并能够实现故障告警监测，端口流量检测及历史告警纪录剖析等。
KyVision支持北向接口(Corba)，利便集成商通过该接口收罗数据，并将网络管理数据集成在统一的系统监控软件中，省去自力审查网管软件的贫困。

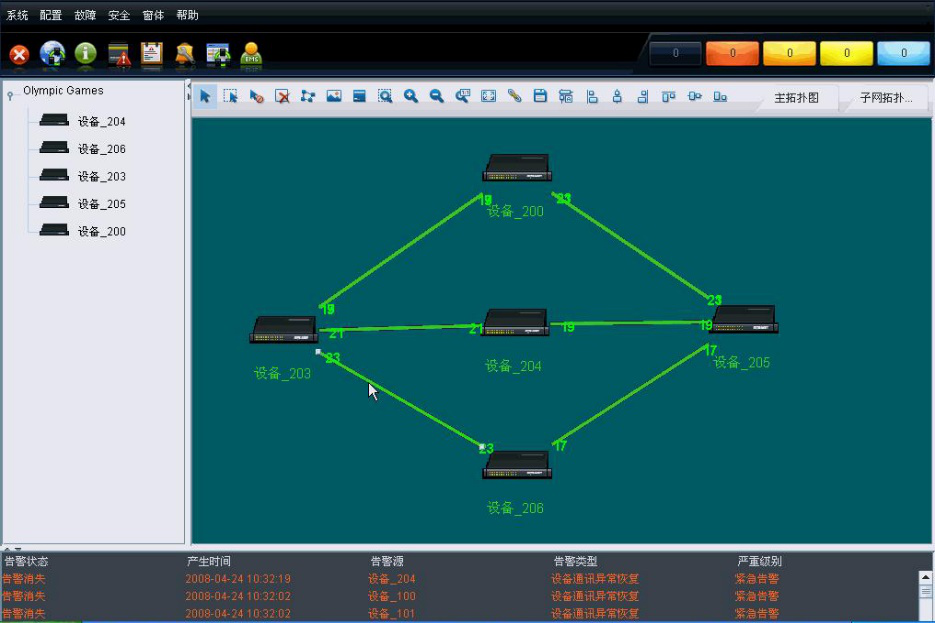

图4：KyVision软件界面

基于漫衍式通讯，B/S架构的支持多达20000个网络节点的管理的综合网管软件KyView2.0，可以将整个地铁线路的AFC系统网络所有管理起来，实现都会AFC网络的集中统一管理，抵达降本增效。

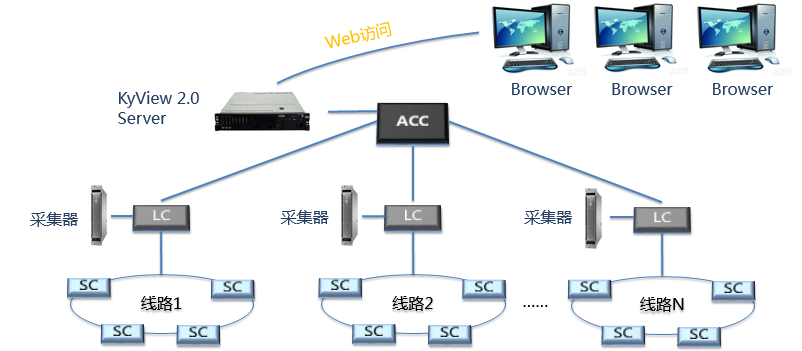

图5：KyView2.0软件管理架构

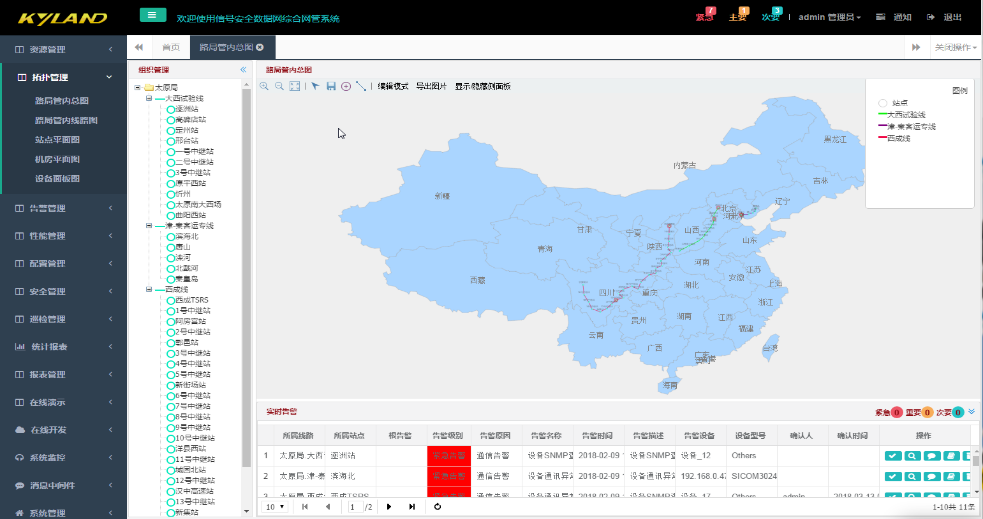

图6：KyView2.0软件管理界面
